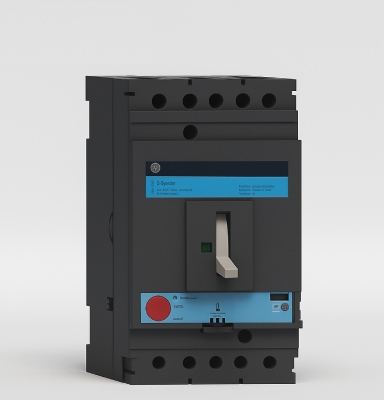

کلید کمپکت چیست؟ چه کاربردی دارد؟

یکی از مهم‌ترین اجزای تابلو برق‌های صنعتی و ساختمانی، کلیدهای حفاظتی هستند که وظیفه کنترل و ایمن‌سازی مدارهای الکتریکی را بر عهده دارند. در میان انواع مختلف کلیدها، کلید کمپکت (MCCB – Molded Case Circuit Breaker) جایگاه ویژه‌ای دارد. این کلید به دلیل طراحی فشرده، قابلیت اطمینان بالا و قدرت قطع جریان‌های سنگین، در صنایع مختلف به‌طور گسترده مورد استفاده قرار می‌گیرد.

در این مقاله به‌طور جامع بررسی می‌کنیم که کلید کمپکت چیست، چه ویژگی‌هایی دارد، چه کاربردهایی برای آن تعریف شده و چرا انتخاب آن برای بسیاری از پروژه‌های صنعتی ضروری است.

کلید کمپکت چیست؟

کلید کمپکت یا MCCB نوعی کلید اتوماتیک حفاظتی است که برای قطع و وصل جریان‌های الکتریکی با شدت بالا و همچنین حفاظت از تجهیزات در برابر اضافه بار و اتصال کوتاه طراحی شده است.این کلیدها در یک محفظه پلاستیکی قالب‌گیری‌شده (Molded Case) قرار می‌گیرند که باعث افزایش مقاومت مکانیکی، ایمنی بیشتر و ابعاد فشرده‌تر می‌شود.

وظایف اصلی کلید کمپکت:

. قطع مدار در شرایط عادی برای کنترل دستی

. حفاظت از مدار در برابر اضافه بار

. قطع فوری جریان در صورت اتصال کوتاه

. جلوگیری از آسیب به کابل‌ها و تجهیزات

اجزای اصلی کلید کمپکت

کلید MCCB از بخش‌های مختلفی تشکیل شده است:

بدنه (Case): محفظه‌ای عایق و مقاوم که اجزای داخلی را در خود جای می‌دهد.

کنتاکت‌ها (Contacts): بخش‌هایی که عمل قطع و وصل مدار را انجام می‌دهند.

مکانیزم عملکرد (Operating Mechanism): مکانیزمی که با تحریک دستی یا اتوماتیک، عمل قطع و وصل را کنترل می‌کند.

واحد حفاظتی حرارتی–مغناطیسی: وظیفه حفاظت از مدار در برابر اضافه بار (حرارتی) و اتصال کوتاه (مغناطیسی) را دارد.

ترمینال‌های ورودی و خروجی: محل اتصال کابل‌های برق به کلید.

ویژگی‌های کلید کمپکت (MCCB)

کلید کمپکت نسبت به بسیاری از کلیدهای حفاظتی دیگر، ویژگی‌های متمایزی دارد:

رنج جریان وسیع: از ۱۶ آمپر تا ۱۶۰۰ آمپر

قدرت قطع بالا: ۱۸ کیلوآمپر تا ۷۰ کیلوآمپر

. ابعاد فشرده و طراحی مقاوم

. قابلیت تنظیم جریان نامی در برخی مدل‌ها

. ایمنی بالا در برابر خطاهای الکتریکی

. عمر طولانی و قابلیت استفاده مکرر

انواع کلید کمپکت

کلیدهای MCCB در مدل‌ها و دسته‌بندی‌های مختلفی عرضه می‌شوند:

۱.کلید کمپکت ثابت (Fixed MCCB)

این مدل‌ها به صورت ثابت در تابلو برق نصب می‌شوند و قابلیت جابجایی ندارند.

کاربرد: تابلوهای برق کوچک و متوسط

۲. کلید کمپکت کشویی (Draw-out MCCB)

این مدل‌ها قابلیت جابجایی و بیرون کشیدن از تابلو را دارند.

کاربرد: سیستم‌های بزرگ که نیاز به تعمیر و نگهداری سریع دارند.

۳. کلید کمپکت با واحد حفاظتی قابل تنظیم

این نوع MCCB دارای رله‌های حرارتی–مغناطیسی قابل تنظیم است.

کاربرد: پروژه‌هایی که نیاز به انعطاف‌پذیری بیشتر در حفاظت دارند.

کاربردهای کلید کمپکت

کلید MCCB در طیف وسیعی از پروژه‌ها و صنایع مورد استفاده قرار می‌گیرد.

1. صنایع سنگین

کارخانه‌ها، پالایشگاه‌ها و نیروگاه‌ها که جریان‌های الکتریکی بالایی دارند، از MCCB برای حفاظت و کنترل استفاده می‌کنند.

2. ساختمان‌های تجاری و مسکونی بزرگ

در برج‌ها و مراکز تجاری، کلید کمپکت نقش مهمی در مدیریت مصرف برق و حفاظت از مدارها دارد.

3. مراکز داده (Data Centers)

برای حفاظت تجهیزات حساس IT و سرورها در برابر نوسانات برق و خطاهای الکتریکی.

4. موتورهای صنعتی

MCCB به‌عنوان محافظ موتورهای الکتریکی در صنایع تولیدی و کارگاهی استفاده می‌شود.

5. شبکه‌های توزیع برق

در تابلوهای توزیع برق اصلی و فرعی برای حفاظت مدارها کاربرد دارد.

مزایای استفاده از کلید کمپکت

. ایمنی بالا در برابر خطاهای الکتریکی

. دوام طولانی و هزینه نگهداری پایین

. قابلیت استفاده در گستره وسیعی از جریان‌ها

. امکان نصب سریع و آسان

. عملکرد مطمئن در شرایط سخت صنعتی

تفاوت کلید کمپکت با کلید مینیاتوری (MCB)

ظرفیت جریان: MCCB توانایی تحمل جریان‌های بالا (تا ۱۶۰۰ آمپر) را دارد، در حالی که MCB برای جریان‌های پایین‌تر (تا ۱۲۵ آمپر) استفاده می‌شود.

قدرت قطع: MCCB قدرت قطع بالاتری دارد (تا 70kA)، اما MCB قدرت قطع محدودی دارد (تا 10kA).

کاربرد: MCCB برای صنایع سنگین و پروژه‌های بزرگ مناسب است، در حالی که MCB بیشتر در مصارف خانگی و تجاری کوچک کاربرد دارد.

تفاوت کلید کمپکت با کلید هوایی (ACB)

ظرفیت جریان: ACB توانایی مدیریت جریان‌های بسیار بالا (تا ۶۳۰۰ آمپر) را دارد.

ابعاد: MCCB جمع‌وجورتر و اقتصادی‌تر است.

کاربرد: MCCB بیشتر در پروژه‌های متوسط تا بزرگ استفاده می‌شود، اما ACB برای سیستم‌های اصلی و مراکز توزیع برق بزرگ به‌کار می‌رود.

برندهای معتبر کلید کمپکت

چند برند شناخته‌شده جهانی در زمینه تولید MCCB عبارتند از:

. یونلک (Unelec)

. اشنایدر (Schneider Electric)

. زیمنس (Siemens)

. هیوندای (Hyundai)

. ABB

در میان این برندها، یونلک به دلیل کیفیت مناسب و قیمت اقتصادی در بازار ایران بسیار محبوب است.

نکات مهم در انتخاب کلید کمپکت

• تعیین جریان نامی مورد نیاز پروژه
• بررسی قدرت قطع مناسب با توجه به شرایط شبکه برق
• انتخاب بین مدل ثابت یا کشویی
• توجه به شرایط محیطی و دمای کاری و مشورت با کارشناسان برق صنعتی قبل از خرید

کلید کمپکت یا MCCB یکی از پرکاربردترین تجهیزات حفاظتی در سیستم‌های برق صنعتی و ساختمانی است. این کلید با طراحی فشرده، قدرت قطع بالا و قابلیت اطمینان زیاد، نقش مهمی در ایمن‌سازی مدارها ایفا می‌کند.

از حفاظت موتورهای صنعتی گرفته تا مدیریت شبکه‌های توزیع برق، کلید کمپکت حضور پررنگی دارد. اگر در پروژه خود به دنبال انتخابی مطمئن، اقتصادی و با دوام هستید، کلید کمپکت برندهای معتبر به‌ویژه یونلک (Unelec) می‌تواند بهترین گزینه باشد.
